一、概述
本系列電阻爐均系周期作業式，以硅碳棒為加熱元件，爐膛額定溫度為1300℃，供實驗室、工礦企業、科研等單位在氣氛保護狀態下高溫?zé)崽幚砑訜嶂谩?
本系列電阻爐需與KSP型或KSY型溫度控制器及鉑銠熱電偶配套使用，由此進行電爐溫度的測量、指示及自動控制。
二、主要技術數據
|
產品 名稱 |
型號 |
真空度 （MPa） |
電壓 （V） |
溫度 （℃） |
爐膛尺寸 |
出廠價 （元） |
備注 |
|
ZGL 系列真空電阻爐 |
ZGL-8-10 |
6×102 |
380 |
1000 |
400×250×200 |
33800 |
單片機程序全自動控溫 |
|
ZGL-12-10 |
380 |
1000 |
500×300×200 |
38900 |
|||
|
ZGL-4-13 |
220 |
1350 |
250×160×120 |
36400 |
|||
|
ZGL-10-13 |
380 |
1350 |
400×200×160 |
49400 |
|||
|
ZGL-10-16 |
380 |
1600 |
300×150×120 |
55900 |
|||
|
ZGL-14-16 |
380 |
1600 |
400×200×160 |
67800 |
三、結構簡介

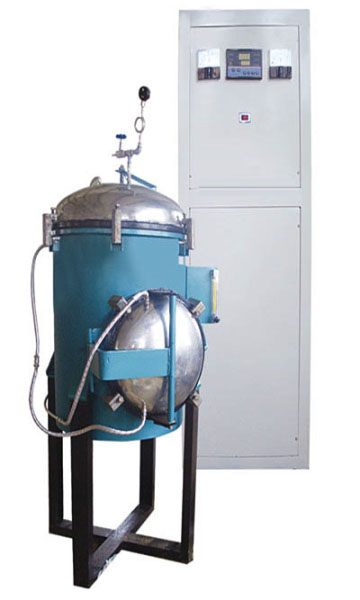

本系列電阻爐外形均為圓柱體。爐殼系用鋼板圈焊制成。工作室由氧化鋁纖維制成的，加熱元件“硅碳棒。爐膛與爐殼之間用絕熱性能良好的氧化鋁纖維為保溫層，爐體外有空氣夾層，使外殼溫度不能過高。
本型號箱式氣氛爐配有抽真空裝置，可以預抽真空，可以通氣氛保護。氣氛保護爐的周圍有冷卻水裝置。
在爐頂向爐膛開有熱電偶孔并裝有熱電偶固定座，熱電偶就從此孔插入爐膛。
