一、概述
本系列馬弗爐均系周期作業式，以硅鉬棒為加熱元件，爐膛額定溫度為1600℃，供實驗室、工礦企業、科研等單位做金屬、陶瓷的燒結、熔解、分析及其它材料分析等高溫加熱用。
本系列馬弗爐需與KSY型溫度控制器及雙鉑銠熱電偶配套使用，由此進行電爐溫度的測量、指示及自動控制。
二、主要技術數據
|
型號 |
爐膛尺寸 （mm） |
功率 （KW） |
電壓 （V） |
升溫時間 （min） |
溫度 （℃） |
|
SX3-6-16X |
150×150×120 |
6 |
380 |
＜50 |
1600 |
|
SX3-8-16X |
300×150×120 |
8 |
380 |
＜50 |
1600 |
|
SX3-12-16X |
400×200×160 |
12 |
380 |
＜60 |
1600 |
|
SX3-20-16X |
500×250×250 |
20 |
380 |
＜120 |
1600 |
三、結構簡介

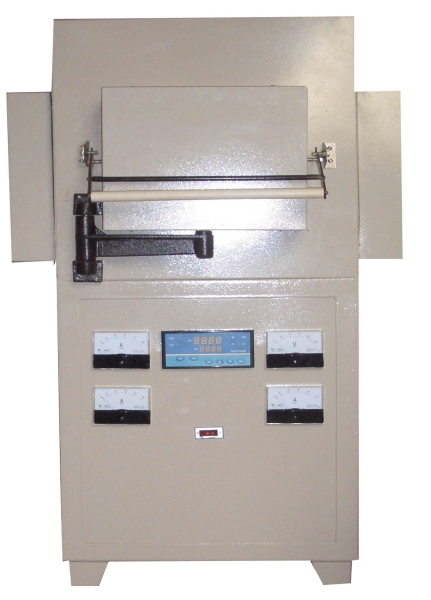

本系列馬弗爐外形均為長方體。爐殼系用薄鋼板經折邊焊接制成。工作室由氧化鋁陶瓷纖維制成的，加熱元件“U”型硅鉬棒均為垂掛于爐膛兩側。爐膛與爐殼之間用絕熱性能良好的氧化鋁纖維為保溫層，爐體外有空氣夾層，使外殼溫度不能過高。
為了確保使用安全，在爐體頂部硅鉬棒端部接線引出處裝有接線防護罩。
電爐爐門由雙臂支承通過多級鉸鏈固定于電爐面板上，爐門關閉是利用爐門手把的自重，通過杠桿作用將爐門緊貼于爐口，開啟時只需將手把稍往上提脫鉤后往外拉開將爐門罩于左側即可。
了確保使用安全，在爐體頂部硅鉬棒端部接線引出處裝有接線防護罩。
