一、用途

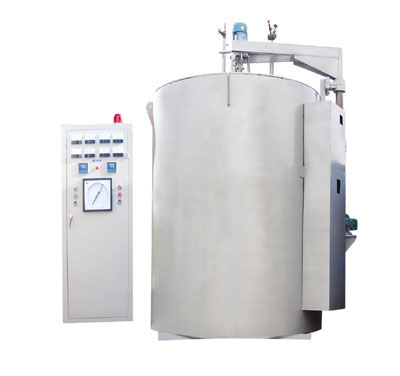

RQ3系列井式氣體滲碳爐系周期作業式電阻加熱爐，其額定功率是25KW-105KW,額定工作溫度為950℃，供低碳鋼工件表面滲碳使用。
此系列電爐共分為六種標準型號，與相應型號的溫度自動控制柜配合使用可以自動控制電爐的工作溫度。
二、使用條件
本系列電爐適用于下列工作場合：
1.空氣濕度不超過85%；
2.沒有導電塵埃、性氣體和能嚴重破壞金屬及絕緣的腐蝕性氣體的場所;
3.戶內使用。
三、技術規格（見下表）
|
名 稱 |
單 位 |
規 格 |
||||||||||
|
型 號 |
|
RQ3-25 -9 |
RQ3-35 -9 |
RQ3-60 -9 |
RQ3-75 -9 |
RQ3-90 -9 |
RQ3-105 -9 |
|||||
|
功 率 |
KW |
25 |
35 |
60 |
75 |
90 |
105 |
|||||
|
電 壓 |
V |
380 |
380 |
380 |
380 |
380 |
380 |
|||||
|
頻 率 |
HZ |
50 |
50 |
50 |
50 |
50 |
50 |
|||||
|
相 數 |
|
Y |
Y |
Y,Y |
Y,Y |
Y,YY |
Y,YY |
|||||
|
額定溫度 |
℃ |
950 |
950 |
950 |
950 |
950 |
950 |
|||||
|
直 徑 |
mm |
300 |
300 |
450 |
450 |
600 |
600 |
|||||
|
深 度 |
mm |
450 |
600 |
600 |
900 |
900 |
1200 |
|||||
|
外形尺寸 |
|
|||||||||||
|
長 度 |
mm |
1590 |
1590 |
1800 |
1800 |
2000 |
2000 |
|||||
|
寬 度 |
mm |
1400 |
1400 |
1600 |
1600 |
1850 |
1850 |
|||||
|
高 度 |
mm |
2100 |
2250 |
2500 |
2800 |
3050 |
3350 |
|||||
|
空載功率 |
KW |
≤8 |
≤11 |
≤15 |
≤20 |
≤30 |
≤40 |
|||||
|
空載升溫 |
小時 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
|||||
|
生 產 率 |
㎏/H |
70 |
100 |
150 |
200 |
400 |
500 |
|||||
|
爐體重量 |
㎏ |
2200 |
2600 |
3500 |
4000 |
5000 |
5500 |
|||||
|
加熱區段 |
|
1 |
1 |
2 |
2 |
2 |
2 |
|||||
注：由于隨著科技發展及需要，一些技術參數有改動與原設備有不同的地方，另行通知請諒解！
另外我們可以根據用戶的要求增加碳勢計算機控制系統
